華豫供應 網片式油過濾器SPL-15C

  • 新鄉市華豫濾器有限公司
  • 字號 + -
返回列表

　　新鄉市華豫濾器有限公司主要產品系列有液壓過濾器系列、潤滑油過濾器系列、空氣壓縮機系列、空氣過濾器系列、水過濾芯系列、替代進口濾芯系列等。我公司研制生產了多種類型的過濾器及成套過濾設備。在生產過程中，嚴格執行ISO,DIN,IDF和3A工業標準制造，質量符合GMP標準要求。

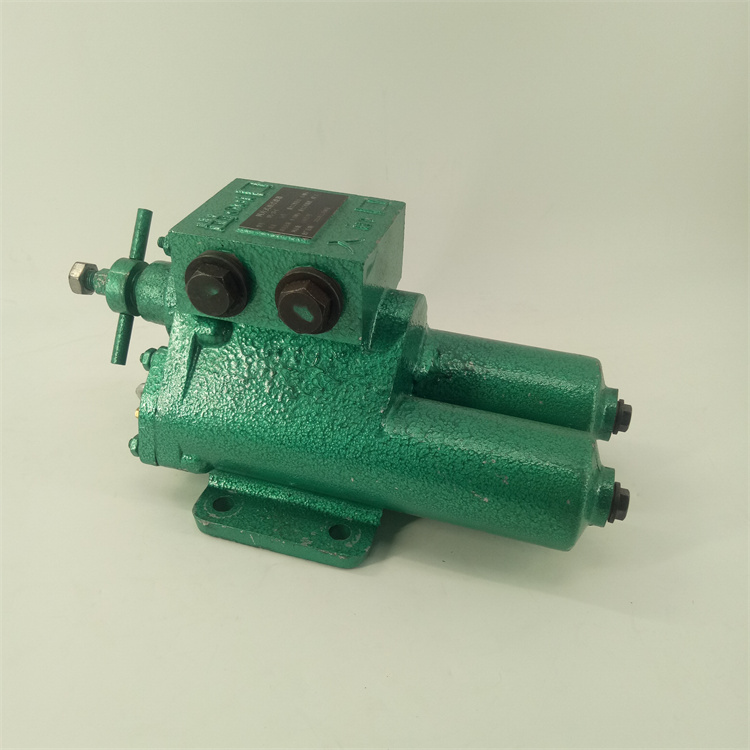

華豫供應 網片式油過濾器SPL-15C產品簡介:
我公司生產的SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾，應用于石油、電力、化工、冶金、建材、輕工等各種工業部門以提高油的清潔度。網片式油濾器分為SPL雙筒系列和DPL 單筒系列、油濾器運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。
華豫供應 網片式油過濾器SPL-15C技術參數:

型號 公稱通徑DN 額定流量m3/h(L/min) 濾片尺寸mm
雙筒系列 單筒系列 內徑 外徑
SPL15 - 15 2(33.4) 20 40
SPL25 DPL25 25 5(83.4) 30 65
SPL32 - 32 8(134)
SPL40 DPL40 40 12(200) 45 90
SPL50 - 50 20(334) 60 125
SPL65 DPL65 65 30(500)
SPL80 DPL80 80 50(834) 70 155
SPL100 - 100 80(1334)
SPL125 - 125 120(2000) 90 175
SPL150 DPL150 150 180(3000)
SPL200 DPL200 200 320(5334)
1、工作溫度95℃；
2、工作壓力0.8MPa；
3、濾芯清洗壓降0.15MPa；
4、試驗介質粘度為24cSt 的清潔油液，當以額定流量通過油濾器時原始壓降不大于0.08MPa。
華豫供應 網片式油過濾器SPL-15C尺寸要求:
稱通徑mm 安裝形式 外形尺寸mm 拆卸高度mm 管路連接尺寸mm 管路安裝尺寸 基座安裝尺寸mm 凈重
DN   H B L H1 D D0 C h L3 B1 H2 h1 L1 L2 b R n d1 kg
15 C 328 180 196 260 M30 X 2 22 38 55 88 155 291 88 166 80 12 16 4 12 9.5
20 C 310 207 260 230 M33 2 26 34 65 90 177 258 90 230 100 12 15 4 15 11.5
25 D 315  232 230 270 M39 X 2 34 34 65 90 185 265 90 156 100 12 15  2 16.5 12
C 205 260 177 230 4 16.5
32 C 380 207 260 330 60 X 60 38 34 65 96 175 330 50 230 100 12 15 4 16.5 12
40 C 462 261 314 360 66 X 66 45 43 70 110 224 363 100 274 130 150 20 4 17 22
安裝形式；D 為頂掛式C- 為側置式，壓差發訊器為選配。
SPL50～SPL80-C(側置式)  SPL50～SPL80-X(下置式)
公稱通徑mm 安裝形式 外形尺寸mm 拆卸高度mm 管路連接尺寸mm 管路安裝尺寸 基座安裝尺寸mm 凈重
DN   H B L H1 D D0 C h L3 B1 H2 h1 L1 L2 b R n d1 kg
50 X 447 425 410 425 86X86 57 220 90 140 355 422 92 260 210 25 18 4 20 85
C 400 355 412 350 130
65 X 580 453 410 535 100X100 70 365 105 160 375 527 112 260 210 25 28 4 20 120
C 423 425 517 350 150
80 D 780 541 492 660 116X116 89 443 124 190 456 650   350 270 25 20 40 22 165
安裝形式X- 為下置式C- 為側置式 （）內尺寸為側置式 壓差發訊器為選配件
SPL100～SPL125-X(下置式)
公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸 基座安裝尺寸mm 凈重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
100 765 847 560 660 190 108 3360 200 687 300 640 500 330 20 32 4 22 370
125 850 900 605 760 215 133 385 225 682 340 730 540 270 20 320 4 22 420
法蘭標準GB573:壓差發訊器為選配件。
SPL150～SPL200-X(下置式)
公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸 基座安裝尺寸mm 凈重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
100 890 1000 990 790 240 159 380 250 400 825 760 750 460 30 320 40 22 680
125 1058 1155 1180 945 310 219 450 315 440 960 910 920 520 30 40 4 34 800
DPL單筒網片濾油器
公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸 基座安裝尺寸mm 凈重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
25 315 130 135 270 管接頭M39x2 310 34 60 70 264 139 100 90 12 15 4 16 6
40 440 143 173 360 66x66 14 36 70 80 364 177 130 125 14 20 4 18 12
65 580 195 285 535 100x100 70 79 105 105 517 261 165 150 18 25 4 22 25
80 700 238 320 685 185 89 99 120 128 630 310 170 170 180 25 4 22 30
DPL100～DPL200
公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸 基座安裝尺寸mm 凈重
DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg
100 800 412 528 790 190 108 140 42 290 360 364 150 734 335 18 3 18 115
150 940 550 660 790 240 159 135 57 380 380 335 180 870 470 20 3 24 160
200 1050 612 750 945 310 219 135 57 438 400 368 180 980 550 20 3 24 210
法蘭標準:GB573-65(可根據需要確定):DN100、150-3 組濾芯組件 DN200-4 組濾芯組件；壓差發訊器為選配件。
